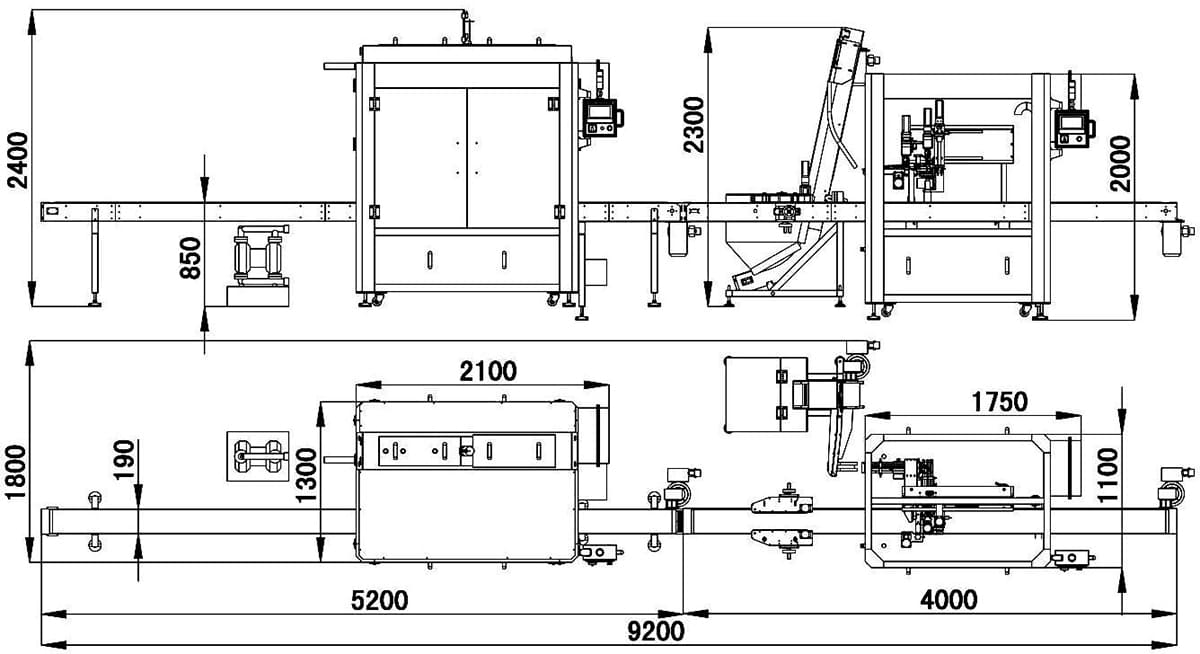

Размеры и внешний вид, представленные на рисунке, могут отличаться от фактического исполнения. Пожалуйста, сообщите нам, если у вас есть какие-либо ограничения по пространству в вашем цеху.
Размеры грузового лифта заказчика.
Размеры заводских ворот заказчика.
- Двигатели разливочных и укупорочных машин взрывозащищенный, включая серводвигатели;
- Разливочные и укупорочные машины оснащены взрывозащищенными электрическими шкафами, а все выключатели и кнопки также взрывозащищенные.
- Все электрические датчики и металлические датчики взрывозащищенные.
- Все электромагнитные клапаны и магнитные выключатели цилиндров взрывозащищенные.
- В качестве насоса откачки используется взрывозащищенный пневматический мембранный насос.
- Установлнено вытяжное устройство в разливочной и укупорочной машинах.
- Все электрические провода разливочной и укупорочной машины герметизированы взрывозащищенными трубками.
Наполнитель: легковоспламеняющийся и взрывоопасный спирт и ацетон, поэтому розлив следует осуществлять снизу вверх.
В разливочной машине используется насадка из титанового сплава.

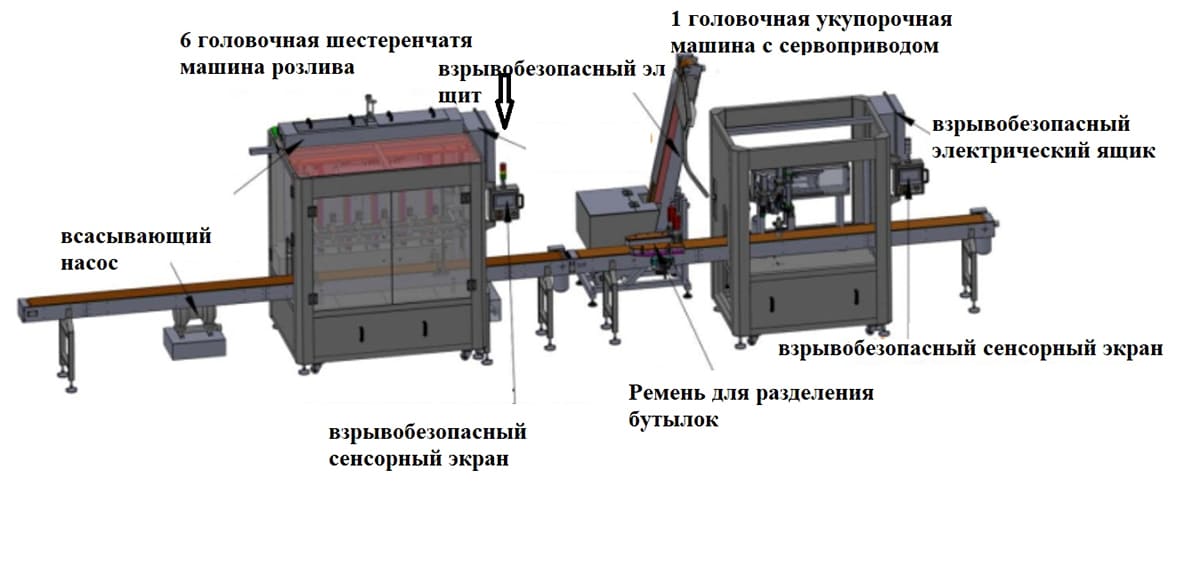

Наполнение шестеренчатым насосом с 6 головками → Подача крышки с элеватора → укупорка с сервоприводом с одной головкой
Информация о образце
- Внешний вид образца: Заказчик предоставляет 3 фото образца, как показано ниже, с объёмом заполнения от 1 до 10 л.
- Наполнитель: спирт ацетон (огнеопасно и взрывоопасно).
- Окончательное решение может быть принято только после получения всех образцов от заказчика.
Технические параметры и основные конфигурации:

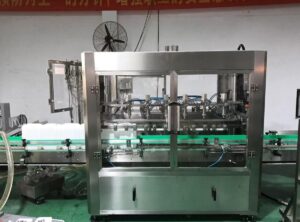

Разливочная машина с 6-головками розлива и 6 шестеренчатыми насосами.
- Количество разливочных головок: 6
- Объём розлива: 1–10 л.
- Способ розлива: много головочный, с сервоприводом шестеренчатого насоса
- Скорость розлива: 800–900 бутылок/час (рассчитано для 10-литровой бутылки, фактическая скорость зависит от размера горлышка и материала бутылки)
- Точность розлива: ±1%
- Материал: Корпус разливочной машины изготовлен из нержавеющей стали
- Программное управление: ПЛК + сенсорный экран
- Материалы деталей, контактирующих с жидкостью, таких как наполнительное сопло и бункер для материала: нержавеющая сталь 304, титановый сплав, ПВХ и ПТФЭ и т.д.
- Давление воздуха: 0,6–0,8 Мпа
- Расход сжатого воздуха: 1000 л.мин
- Конвейерная лента: поли окси метилен (POM) шириной 190 мм, скорость 0–15 м/мин, высота от земли 850 мм ± 25 мм
- Двигатель подачи: частотно-регулируемый двигатель.
- Мощность: около 7 кВт / 220 В переменного тока, 50/60 Гц.
- Объём бака: около 200 литров (с датчиком уровня жидкости).
- Защитное устройство: сигнализация низкого уровня жидкости в баке.
- Габаритные размеры: 2850*1800*2350 мм
- Вес: 750 кг

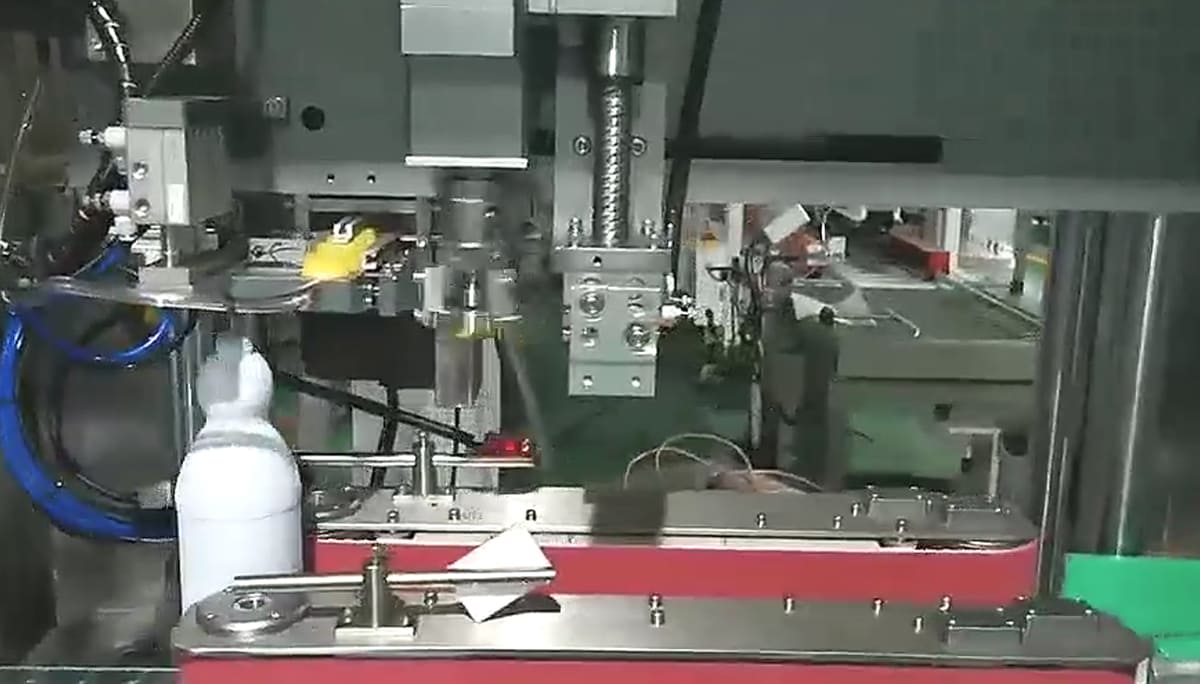

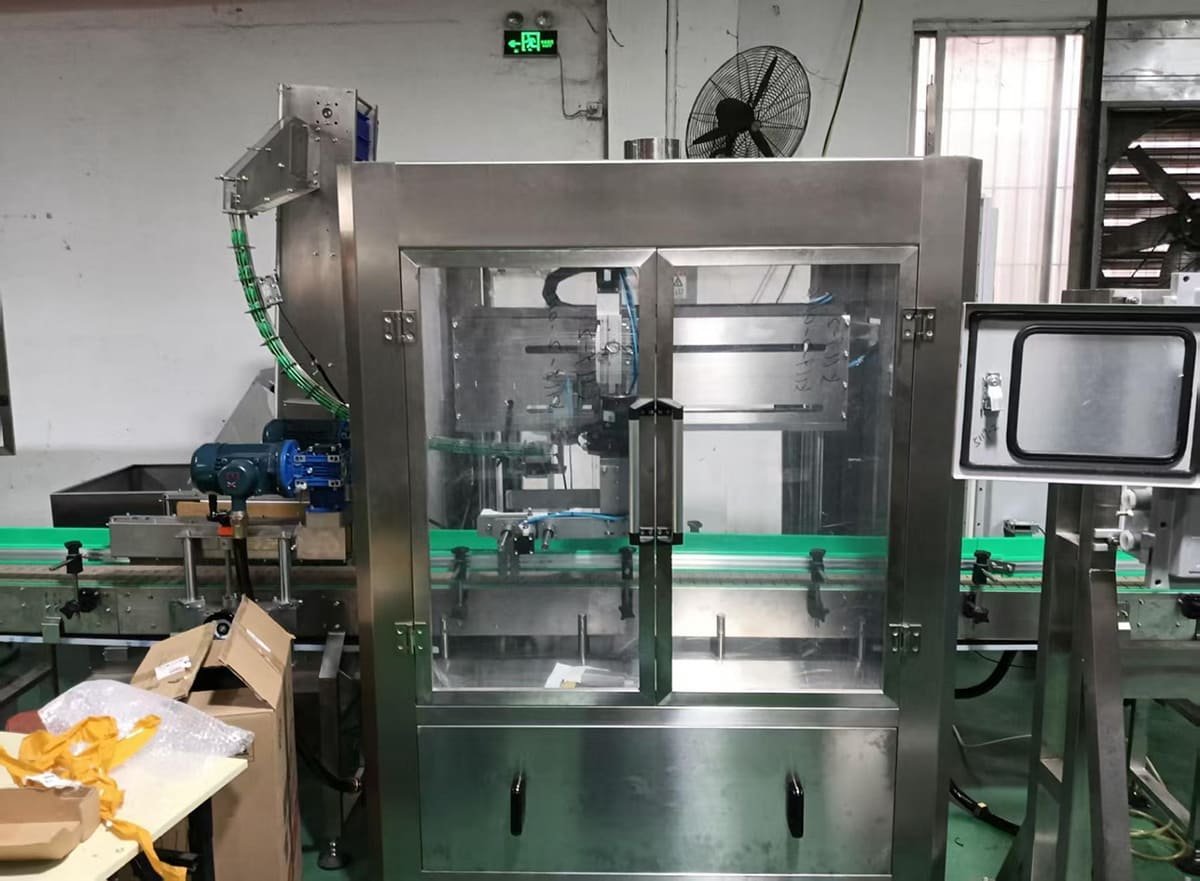

Укупорочная машина с одним блоком и сервоприводом
